GPSログ機能の使い方説明動画

記録を開始する方法、ログの管理、エクスポート、既存ログの表示方法などをざっくり説明してあります。

トラックを管理する画面です。

iPhoneの設定の『Appのバックグラウンド更新』がオフのままGPSログの機能を使おうとするとアラートが表示されます。

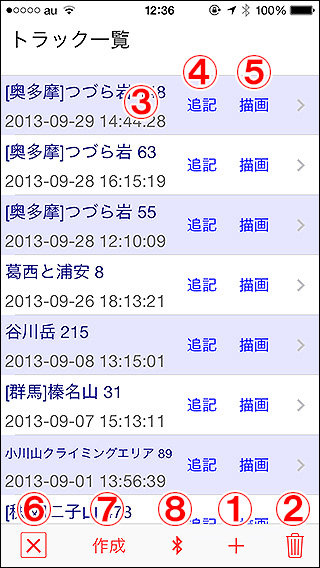

ツールバー人間ボタン＞トラック一覧

GPSロガー機能で記録したログをトラックと呼びます。トラックは複数の経緯度情報(トラックポイント)からなる線の情報です。この画面では、そのトラックの管理を行えます。

１．新規トラックボタン
新しいトラックを作ります。トラックはメイン画面で表示している地図と紐付けされ、地図の名前がそのままトラックの名前になります。この時、当該地域の地図を持ってないか表示していない場合でもGPSログ自体は記録されます。単にGPSロガーとして使う事も出来ます（ただし自動で付く名前は表示している地図の名前になってしまいますが）。

※iPhoneの設定『Appのバックグラウンド更新』がオフの場合はGPSログの機能は使えません。使いたい場合は『設定->一般->Appのバックグラウンド更新』をオンにして下さい（全体、アプリ個別ともに）。

２．削除ボタン
押すとトラックのリストが削除モードになります。いらないトラックは削除するといいでしょう。トラックの各行を左にフリックすると表示される削除ボタンを押した場合もトラックは削除されます。

３．トラック一覧
各トラックの名前、トラックポイントの数（名前の後ろの数字がそれ）、最後のトラックポイントの日時を表示します。名前の辺り(追記と描画ボタン以外の部分)をタップすると、トラック詳細画面が開かれます。

４．追記ボタン
一度停止したトラックでも追記ボタンを押すと記録を再開できます。前回のトラックとの間に停止フラグが入るため、停止時と再開時の座標は線で繋がりません（別々の線で描画されます）。押すとボタンが停止に代わり、他のトラックの追記ボタン、新規トラックボタンなどが使えなくなります。

５．描画ボタン
描画ボタンを押すと、そのトラックをメイン画面に地図上に表示します。複数のトラックを表示する事も可能です。ただし、多くのトラックを表示するとそれだけ描画に時間がかかります（トラック一覧からメイン画面に戻るまで時間が掛ります）。必要のないトラックは非表示にしてください。表示中は『隠すボタン』になるので、それを押せば非表示になります。

６．×ボタン
トラック一覧画面を閉じ、メイン画面に戻ります。

７．ソートボタン（使用、作成、名前）
トラックの並び順を『作成』『使用』『名前』で切り替えられます。『作成』と『使用』は新しい物が上に来ます。日付の降順です。

８．Bluetoothボタン（受信側）
Bluetooth通信で他のDIY GPSユーザーとトラック情報を共有出来ます。受信したいときはこのボタンを押してください。送信側はトラック詳細画面でBluetoothボタンを押してください。送受信の手順は地図の転送と同じです。詳しくはコチラ。

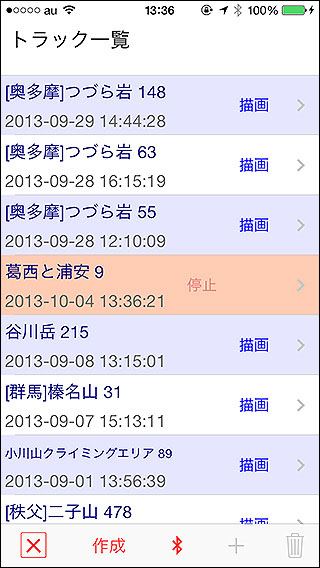

記録中のトラックは行がオレンジになります。記録中もトラック詳細画面は開けます。

記録中のトラックは、メイン画面で紫色の線として描画されます（線の色、太さ、透明度は設定で変更できます）。

記録中のトラックの統計情報を見られます。

GPSログの記録中にメイン画面左上の『Tボタン』を押した場合

GPSログを記録している最中は、メイン画面の左上に『Tボタン』が表示されます。トラックのTを意味します。

これを押すと、スタートから現在までの距離、時間、最高と最低高度、累計高度、速度情報が表示されます。

平面距離…トラックポイントの経緯度から計算した距離の合計です。高度差は計算に入っていません。

沿面距離…トラックポイント間の距離計算に高度差も入れたものです。普通は平面距離よりちょっと長めになります。

記録時間…スタートから現在までの経過時間です。

最高高度、最低高度…通常は登山口などのスタートが最低高度、山頂が最高高度になります。GPSの誤差が出ますので、必ずしも山頂の標高と一致しません。

累計高度…各トラックポイント間の高度差を累計した物です。ノイズが含まれるため、実際より多めに出ることが多いです。

平均速度…距離と記録時間から計算した速度です。休憩などで止まっている時間もあるため、登山の場合は遅めになります。

最高速度…記録中にある最高速度です。GPSの精度が低いために異常な数値が出ることもあります。

統計情報は必ずしも正確ではありません。参考程度にしてください。

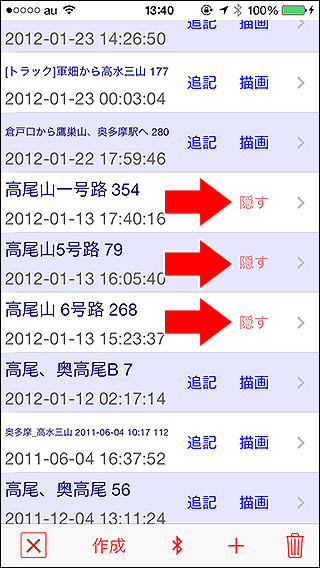

矢印が付いてるトラック３つは表示状態になっています。

トラック一覧＞描画ボタン

描画ボタンを押すと、そのトラックをメイン画面の地図上に描画します。トラックをインポートしてそれを地図に表示すれば歩くときの道しるべになります。

描画ボタン（トラックが非表示状態の時に描画ボタンになる）
押すと、そのトラックを表示状態にします。『隠すボタン』に変わります。

隠すボタン（トラックが表示状態の時に隠すボタンになる）
押すとそのトラックを非表示にします。表示状態になっているトラックは、それが地図の範囲外でも描画処理が行われます。必要のないトラックは無駄に処理を重くするだけですので『隠すボタン』を押して非表示にしてください。

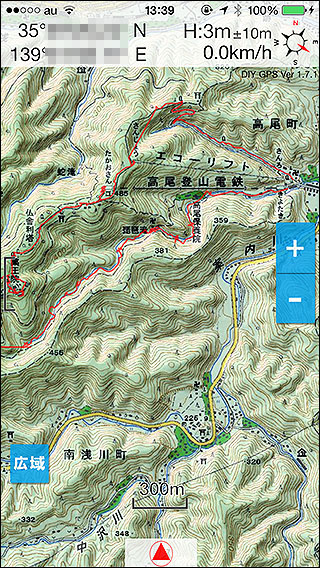

高尾山の1号路と6号路の二つのトラックを表示した状態。複数のトラックを同時に表示する事も出来ます。

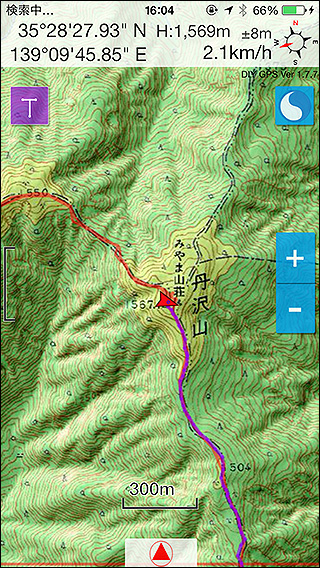

画面真ん中から左上への赤い線が表示中のトラック。右下から伸びてる紫部の線は歩いてきた道。

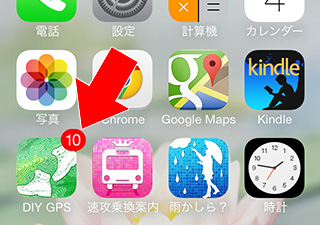

記録中のトラックポイントの数をアプリ外から確認出来るようにしました。	ホーム画面のバッジ表示トラック記録中はホーム画面のアイコンにトラックポイントの数が表示されます。ログを記録できているときはこの数字が増えて行くので動作しているか確認出来ます。

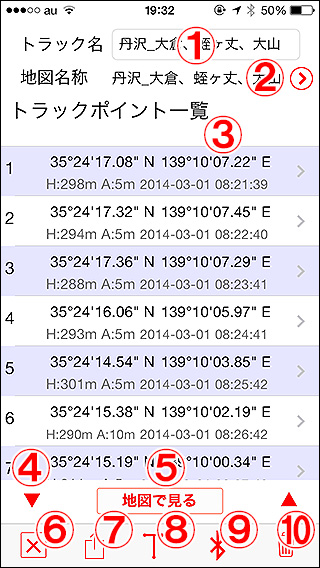

トラックポイント個別の確認やトラック名や関連づけの変更を行えます。	トラック一覧＞トラック詳細トラック一覧画面でトラックの名前の辺りをタップすると詳細画面になります。１．トラック名新規トラックのデフォルト名は地図名称です。判りにくい場合はここで自由に変えられます。編集は即座に反映されます。２．地図名称トラックに関連付けされている地図の名前です。ログを記録し始めた地図と関連付けされますが、変えたい場合はここで変えてください。右の赤いボタンで地図一覧を出して変えられます。インポートしたトラックの場合も自動で選び出した地図が気に入らない場合は変えてください。３．トラックポイント一覧各トラックポイントの情報を表示します。Hは標高、Aは水平精度です。あとは座標と時間。行を左にフリックすることで削除が可能です。行をタップすると、そのトラックポイントに目印を付けた地図表示になります。４．ジャンプ ▼ボタンを押すと、ログの一番下まで飛びます。画面右の▲は一番上まで飛びます。トラックポイントが多くてスクロールが面倒なときはお使いください。５．地図で見る関連付けされている地図上にトラックを描画して表示します。６．×ボタン前の画面に戻ります。７．エクスポートボタントラックのエクスポートを行います。タップすると、メール送信KML、メール送信GPX、エクスポートKML、エクスポートGPXの４つのボタンが表示されますので好きな方法を選んでタップしてください。メール送信はメールに添付、エクスポートはDropboxなど他のアプリにトラックファイルを送る事が出来ます。詳しくはコチラ８．トラック情報ボタン押すと統計情報が表示されます。内容はGPSログの記録中に見られるものと同じです。詳しくはコチラ。９．Bluetoothボタン（送信側） Bluetoothでトラックの送信を行います。送信したい側ではこのボタンを押してください。送受信の手順は地図のBluetooth転送と同じです。詳しくはコチラ。１０．削除モードトラックポイントの削除を行うモードになります。

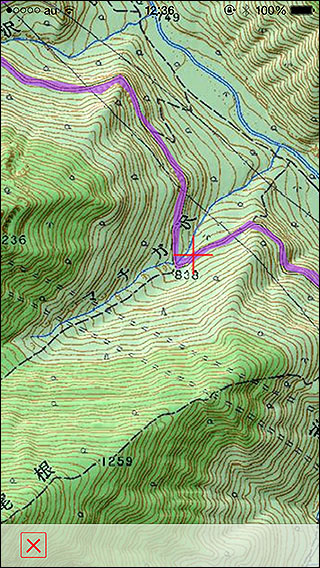

地図はメイン画面と同じでスクロールや拡大が行えます。	トラック一覧＞トラック詳細＞地図表示トラック詳細画面で「地図で見る」をタップすると地図表示画面になります。関連付けされた地図が表示されて、そこにトラックが描画されます。左の写真の紫色の線がそれです。トラック詳細画面の「地図で見る」ボタンを押した場合は、単に紫の線でトラックが描かれるだけですが、各トラックポイントの行をタップした場合は赤い十字でそのトラックポイントが示されます。変に座標が飛んじゃったトラックポイントを削除したい場合はこの機能で探すと良いと思います（本格的な編集はパソコンでやった方が良いと思いますが）。

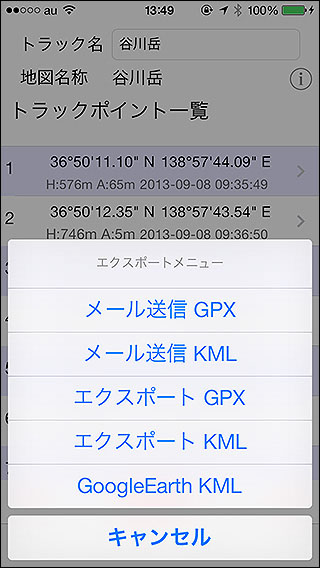

GPXかKML形式でエクスポート出来ます。	トラック一覧＞トラック詳細＞エクスポートボタントラックをGPX形式、またはKML形式のファイルでメールに添付したり、外部アプリに送る事が出来ます。Dropboxに送ればパソコンと同期させるもの簡単です。送った各ファイルは、KMLならGoogleEarthで、GPXならカシミール3Dやヤマレコで使えます。パソコンに送ればトラックデータ編集ツールもありますので、ズレた座標の編集や削除などが出来ます。なお、iPhoneのGoogleEarthはファイル名に日本語が入っていると開けないという不具合(仕様？2013年11月現在)があります。その為、iPhoneのGoogleEarthでKMLファイルを開きたい場合は一番下の「GoogleEarthKML」をタップしてGoogleEarthを起動してください。パソコンのGoogleEarthは普通に上の「メール送信KML」か「エクスポートKML」で作られるKMLファイルを読み込めます。 [参考]GoogleEarth でGPSトラックデータを修正編集するご注意…KML形式はトラックポイントの位置情報のみを連ねた形式なので、時間情報が残りません。各ポイントの記録時間を残したい場合はGPX形式でエクスポートして下さい。

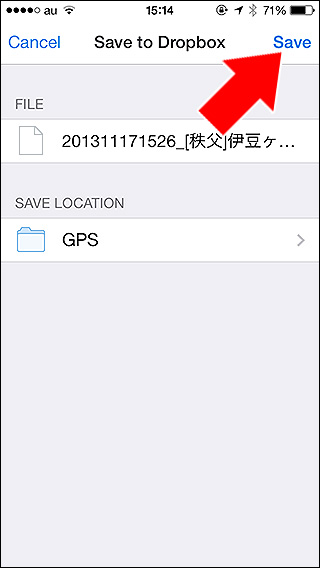

エクスポートGPXかKMLを押すとこんな画面になります。『Dropboxで開く』をタップ。	Dropboxが起動したらこんな画面になります。「Save」をタップするとアップロードされます。

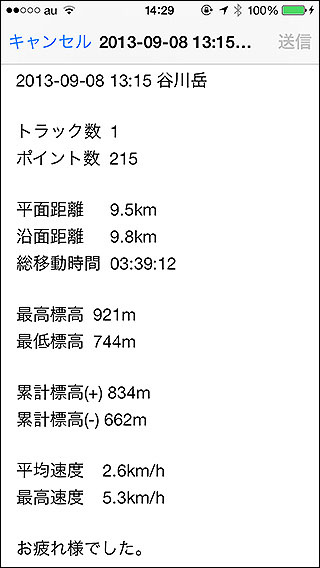

メール本文には距離など統計情報が入ります。	トラック一覧＞トラック詳細＞エクスポートボタン＞メール送信トラックをGPX形式、またはKML形式のファイルでメールに添付して送れます。メール本文にはトラックの統計情報が入ります。ただ、GPSの誤差によるノイズも集計されるので累計標高や最高速度はおかしな値になるかも知れません。目安程度とお考え下さい。特に、ログの記録間隔を5秒とか5mとか、極端に短い設定にした場合は記録するポイント数が増え、その分だけ誤差も多く集計されます。よって距離や累計標高などが多めに計算されます。比較的正しい数値を知りたい場合は、時間なら1分、距離なら80mなど適当な間隔を空けてログを取るようにして下さい。平面距離はログの各トラックポイント間の距離を標高差なしで計算した合計距離です。沿面距離は標高差も含めた距離となっていますので、大抵は平面距離より少し長い距離になります。

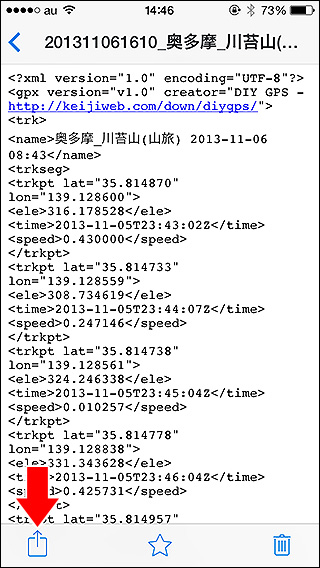

GPXファイルの中身はこんな感じ。Dropboxで開いた状態。左下のエクスポートボタンを押してください。	GPXファイル、KMLファイルのインポートについて GPX形式、またはKML形式のトラックをDIY GPSにインポート出来ます。 GPX形式・・・ヤマレコやカシミール3Dで使われている形式です。内部的には左の画像のように、テキストファイルです。各ポイントに経緯度と標高、時間の情報が含まれます。 KML形式・・・GoogleEarthなどで使われている形式です。内部的にはやはりテキストファイルです。ポイントに時間の情報を持たないので後でトラックを見たときに経過時間などが判りません。GoogleEarthに読み込ませる以外ではあまり使い道がない形式です。 DIY GPSは上記2種類のデータに対応しており、インポートしてトラックとして扱えます。インポートしたトラックは地図上に表示出来るので、事前にトラックを作ったり、他人が歩いたトラックをインポートして地図上に表示出来ます。では、インポート方法を説明します。手順はKMZファイルのインポートと同じです。

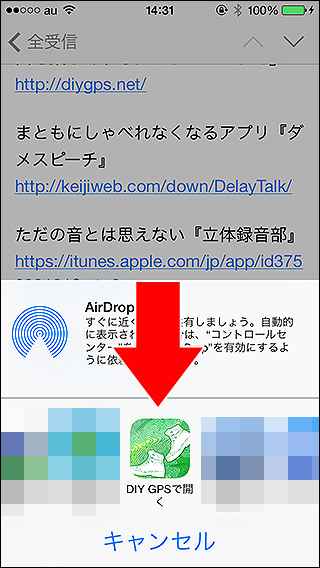

ファイルの関連付けでDIY GPSをタップしてください。アプリ一覧にDIY GPSが無い場合は『このアプリで開く...』をタップしてください。	インポート方法１．まずGPXやKMLファイルを用意します。カシミール3Dで作るか、ヤマレコからダウンロードしてください(※)。また、DIY GPSで記録してエクスポートしたGPXなども再度インポート出来ます（仲間で共有）。２．それを、メールやDropboxでiPhoneに送ります。３．Dropboxの場合は画面右下のエクスポートボタン、メールの場合は添付ファイルのアイコンをタップすると、関連付けに対応しているアプリの一覧が表示されます。４．DIY GPSをタップすると起動し、インポート処理が始まります。 ※・・・ヤマレコの山行記録ページをiPhoneのSafariで開いて地図の上にあるGPS Log(GPX)をタップすると直接DIY GPSで開けます。その場合、上の手順だと１から一気に４に飛べます。
GPXファイルをタップすると対応アプリ一覧が表示されます。	メールでインポートする方法メールに添付されたGPXファイルをインポートする方法を説明します。 GPXが添付されたメールをiPhoneのメールアプリで開くと、左の画像の様にGPXファイルが添付されています。ファイルをタップすると対応しているアプリの一覧が表示されます（左下の画像）。DIY GPSをタップしてください。GPXファイルがDIY GPSに送られて、インポート処理が始まります。あとは他の方法と同じです。メールの送り方（おそらくHTMLメールの場合）によっては、下の画像の様にGPXファイルの中身が表示される事があります（GPXファイルの実体はただのテキストファイルです）。この場合は、右上にあるエクスポートボタンを押すと対応アプリ一覧が表示されますので、DIY GPSをタップしてください。DIY GPSのGPXファイルインポート処理に進みます。

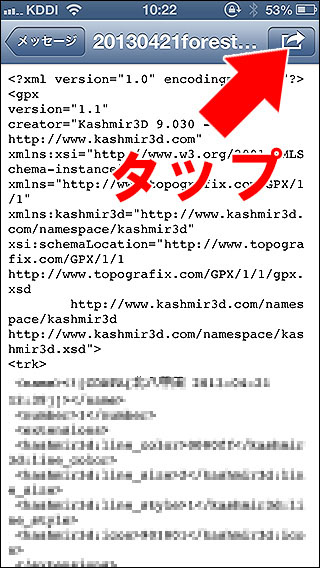

GPXファイルをタップすると対応アプリ一覧が表示されます。	こういう画面になった場合は右上のエクスポートボタンを押してください。対応アプリ一覧が表示されます。
OKを押すと始まります。	インポート処理 DIY GPSが起動し、インポート処理が動くと左の画像のように、確認が表示されます。OKを押すとインポート処理が始まるので、「保存されました」と表示されるまでお待ちください。ポイント数が多いトラックのインポートには少々時間が掛ります。あまりにポイント数が多いとDIY GPSで表示させるのも大変になってしまうので、多すぎる場合は自動でトラックポイントを間引くようになっています（設定で間引きをオフにも出来ます）。注意：インポート中にDIY GPSを終了しないでください。正しくインポート処理が行えません。終わるまでそのままお待ち下さい。ルートとトラックについて GPXファイルの場合で、その内容がトラックではなくルートだった場合、登録されているウェイポイントが100以下の場合はルートとして読み込まれます。100を越えていた場合はトラックとして読むかルートとして読むか選択肢が出ます。ルートやトラックについては「ルート案内」の冒頭に書かれているので違いが判らない場合は読んでみてください。
メイン画面じゃない、例えば設定画面などが開かれている状態でインポートをしようとするとエラーになります。この場合は完了ボタンを押してメイン画面に戻ってからインポートを再度行ってください。	注意！インポート前に、DIY GPSは終了するかメイン画面にしておいてくださいインポートをする前に、・DIY GPSをメイン画面にしておく（普通に地図が表示されている状態）または・DIY GPSを終了しておくの、どちらかにしておいてください。DIY GPSが起動していないなら準備は必要ありません。
